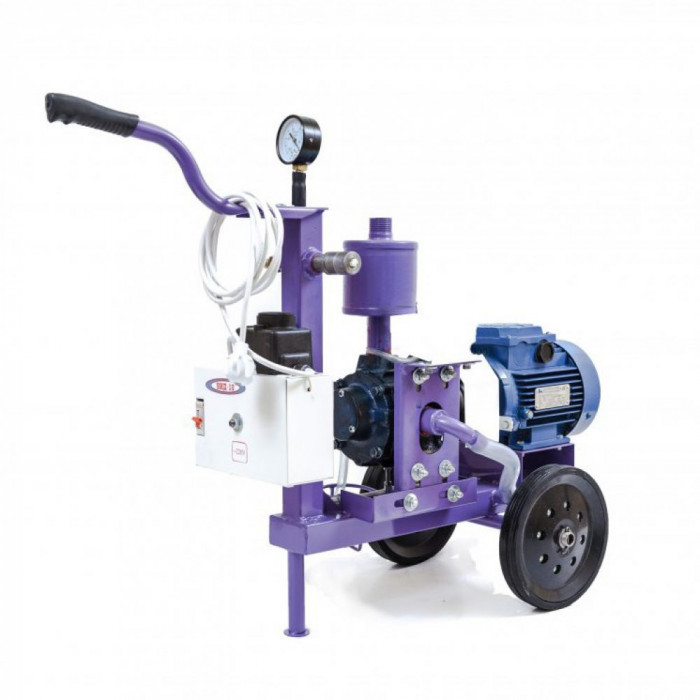

ХЗДО УІД-10 С80 Установка суха доїльного апарату

Вакуумна доїльна установка УІД-10 С80 – це частина доїльного апарату, яка відповідає за створення вакууму. Вона може комплектуватися підвісним обладнанням для великої та дрібної рогатої худоби. Пристрій підходить для молочних господарств та невеликих ферм. За годину роботи з його допомогою можна підоїти до 17 корів або 80 кіз. Частинами доїльного апарату також є бідон для збору молока та павук системи "Майга". Вони не входять до комплекту постачання. Продуктивність Час безперервної роботи (хв.) 60 Максимальний рівень вакуумметричного розрідження (кПа) 80 Цикл доїння однієї корови (хв.) 6-7 Максимальна кількість корів, що обслуговуються, за один цикл доїння 2 корови Номінальний рівень вакуумметричного розрідження для доїння корів (кПа) 47-50 Максимальна кількість обслужених корів під час безперервної роботи доїльної установки До 17 корів Цикл доїння однієї кози (хв.) 2-3 Максимальна кількість кіз, що обслуговуються за один цикл доїння 4 кози Номінальний рівень вакуумметричного розрідження для доїння кіз та овець (кПа) 37-40 Максимальна кількість обслуговуваних кіз за час безперервної роботи доїльної установки До 80 кіз Таблиця 1 З вакуумною установкою Протік УІД-10 С80 на доїння однієї корови витрачається 6-7 хвилин, кози - 2-3 хвилини. Продуктивність 12,6 м³/година дозволяє підключити додаткові лінії доїння. Після 60 хвилин роботи необхідно робити перерву. Перевищення рекомендованого часу безперервної роботи може призвести до поломки. Особливості конструкції силового агрегату Будова силового агрегату модульна, тобто двигун і насос з'єднані клинопасової муфтою, а не безпосередньо. Устаткування збирається на металевому каркасі. Він оснащений колесами та відноситься до пересувного типу. Складається силовий агрегат з: двигуна, насоса та ресивера. Для налаштування розрідження використовується металевий регулятор вакууму. У комплекті поставки йде вакуумметр, який потрібний для відстеження тиску. На доїльній установці Протек УІД-10 С80 стоїть ручний клапан для скидання конденсату. Для захисту від перепадів напруги використовується автоматичний вимикач на 6А. При необхідності можна встановити блок захисту від вологи. Двигун Потужність двигуна . Підключається двигун до стандартної мережі з напругою 220 Ст. Частота обертання валу 1500 об/хв. Двигун відноситься до 3 категорії розміщення електроприладів, тобто має використовуватись у приміщенні. Влітку для використання доїльної установки УІД-10 С80 можна обладнати навіс для захисту від опадів. Насос Вакуумний насос має продуктивність 12,6 м3/год. Усередині стоять графітові лопатки розміром 40 80 5 мм. Насос відноситься до сухого типу і має закриту конструкцію. Сухі насоси не використовують мастила, що позначається на зношуванні пластин. Він відбувається швидше, а значить частіше потрібна заміна графітових лопаток. Насос є окремим модулем: ротор має власний вал , а не встановлюється на вал двигуна. У кришці ставляться підшипники, у яких обертається вал. Рекомендації щодо використання Доїльна установка УІД-10 С80 може використовуватись у широкому температурному діапазоні. Перед запуском перевіряйте дроти та двигун на наявність конденсату. Краплі води на цих вузлах можуть призвести до короткого замикання. Після кожного використання зливайте з ресивера вологу.
